平板线材折弯机 BL-3D-7800
平板线材折弯机 BL-3D-7800

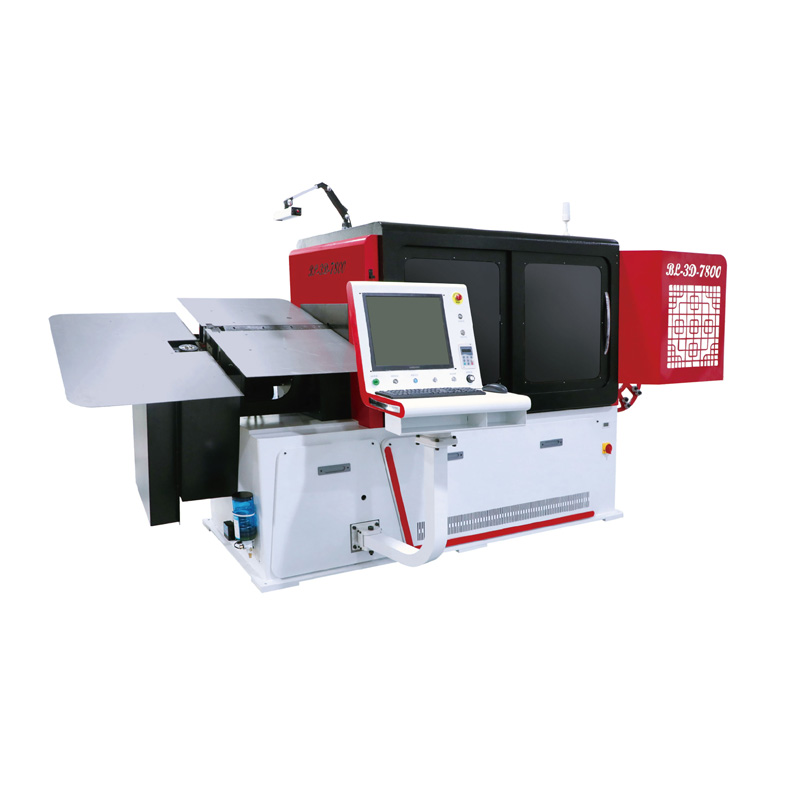

名称: 平板线材折弯机 BL-3D-7800
型号: BL-3D-7800
品牌: 贝朗
简述:本机专用生产3.0-8.0mm的软钢线线材折弯机,主要用于汽车零部件和卫厨五金制品成型....

咨询

产品详情

平板线材成型机


平板线材折弯机BL-3D-7800主要应用于汽车零部件行业,其中包含汽车座椅钢丝、汽车座椅配件成型;宠物笼配件;卫厨五金配件;园林工具配件、电子产品成型、玩具配件成型、电器配件成型、运动器材配件成型、 文具配件成型、仪器配件成型、仪表配件成型、发饰配件成型、厨卫挂件配件成型、 工艺品成型、超市货架配件成型等所需的各类高精密金属线材成型配件领域。


配件名称

品牌产地

伺服电机、编码器

SANYO

直线滑轨

台湾上银

开关电源

台湾明纬

荧光屏

台湾友达

变频器

台湾台达

数控系统

拓普康

轴承

日本NSK

减速机

德国牛卡特/台湾品宏

机座材质

A3钢料

键盘

罗技

电脑主板

台湾拓普康

滚珠丝杆

台湾上银


1、电脑开机、关机速度快、操作简单方便。电脑界面可以边生产边调速边改程序。


2、配置上采用日本进口高速电机,德国进口减速机,生产速度高于国内同行同类产品25%以上。


3、生产可实现在最慢速折角时角度无任何变化,生产稳定性更好。


4、轴承、齿轮等重要零部件采用台湾进口配件,质保8760小时,设备耐用可靠。


5、精密度高,可以做2.0-14 mm 线径范围内的线材成型产品,误差降到0.1 mm


6、 钢丝对接机的配套使用,让机台的换线操作更方便。


7、可以连入互联网,通过手机或电脑连入WIFI实现远程控制,售后服务更方便。


8、完善的售后服务体系:广东省范围内24小时到达维修,省外48小时到达维修,江浙沪及华南华北均有售后服务点,免费提供技术培训支持!


型号

(Model No.)

BL-3D-7800

轴数

No. of Axis

7轴

加工线径

input OD of Wire

硬料 hard material

Φ3.0 ~ φ6.0 mm

软料softmaterial

Φ3.0 ~ φ8.0 mm

送线轮数

No. of Feeding Round

3组

送线轴私服电机功率

Power of Wire Feeding Motor

4.5KW

转线轴私服电机功率

Power of Wire Turning Motor

2.7KW

切刀轴私服电机功率

Power of Wire Cuter Motor

4.5KW

折角轴私服电机功率

Power of Angle Control Motor

4.5KW

转芯轴私服电机功率

Power of Plate Control Motor

2.7KW

升降轴私服电机功率

Power of Lift Control Motor

2.7KW

托盘轴私服电机功率

Power of Pallet Control Motor

2.7KW

机器重量

Weight of Machine

4500KG

输入电源

Input Power

380V/50HZ/3PH

机器尺寸

Size of Machine

4100X2000X1650mm



1、电源电流及电压1秒种以上波动应保证在±5%以内,设备可以正常运行。


2、自动送料架与主机间隔距离2000mm以上。


3、设备配备有USB接口,可实现数据读取。


4、电脑操作系统可以接入互连网,实现远程控制和操作。生产效率及产量在人机界面有显示,达到规定产量后设备可自动停机。


5、设备使用后齿轮箱及导轨滑块要定期加润滑油脂,周期60个工作日。


1、正确安装摆放


机台放置车间后,需要充分的地线接地,生产厂家在运输过程中,有带木板垫底的,需要把木板拿掉,垫上胶垫,这样做的目的是防止线材成型机生产过程中,不会因机台运行产生震晃。


2、定期加机油和黄油


加油的位置主要是卷曲、送线箱、和传动齿轮等地方,长期保持线材成型机部分的磨合处有机油的润滑,一般一个星期 要检查一次黄油;


3、保持机台的清洁


每天下班前,员工需要把线材成型机表面擦拭干净,如果长期不清洁,油污累积,会有电路参数发生改变的可能性,还有灰尘的长期侵蚀,让机台表面老化,影响美观;


4、正常操作使用


特别注意尽可能不要生产超出线径范围的产品,以免降低设备的精度。机台需要放置在通风和干燥的地方,防止受潮生锈或者损毁电路。能够做到及时用心的机台保养,既可以保持线材成型机的精度和稳定性、延长使用寿命,还可以减少机台的返修率。

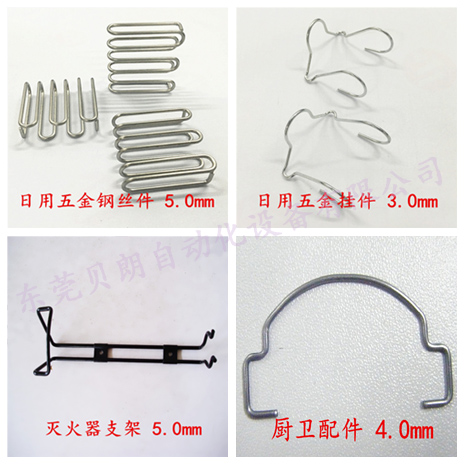

衣柜支架衣架线成型图样日用五金钢丝件图样汽车钢丝零部件线成型图样购物推车骨架线成型图样

超市推车骨架线成型图样

超市购物推车骨架

汽车零部件成型图样

汽车零部件成型

汽车座椅骨架零部件线成型图样

汽车座椅骨架零部件

超市展示架配件成型图样厨具配件成型图样


温馨提示网站图片展示有限,此款机型还有更多产品图样,详情可咨询客服,如果您有图样,但不知选哪种设备,您可以在线咨询,我们将第一时间给您答复。
